0

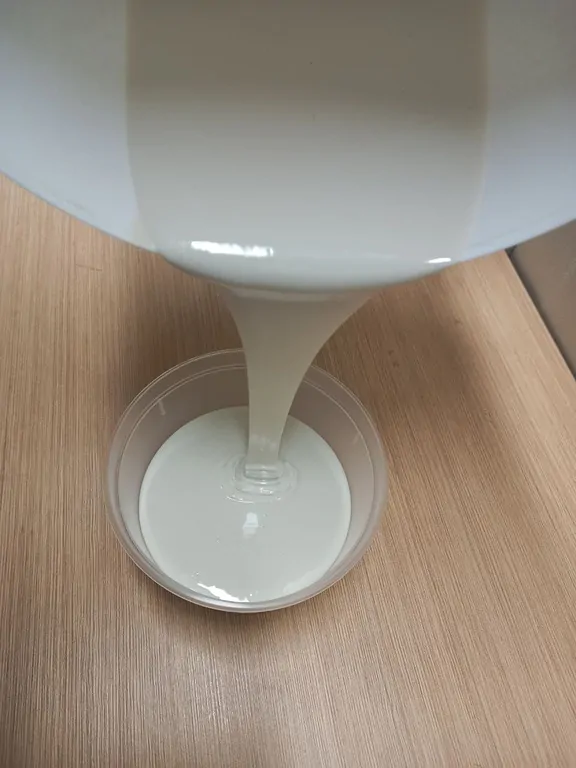

Силагерм 1111 марка А
Цена: 1 710,00 р.
Силагерм 1111 — силиконовый однокомпонентный электроизоляционный герметик, отверждается влагой воздуха. Применяется для заливки и герметизации узлов электротехники и электроники, склеивания металлических и неметаллических поверхностей, отвода тепла. Рабочая температура от −60 до +250 °С.
Расфасовка, кг: 1
Описание товара
Силагерм 1111 — силиконовый однокомпонентный электроизоляционный герметик. ТУ 20.30.22-019-01296014-2019. Выпускается в двух марках — А и Б; марки различаются вязкостью, твёрдостью по Шору, условной прочностью и относительным удлинением при разрыве (см. таблицу технических характеристик).
Применяется в электротехнике и электронике для заливки элементов конструкций с целью их герметизации от внешней среды и электроизоляции, для склеивания металлических и неметаллических поверхностей (в том числе силиконовой резины), заполнения межжильного пространства в кабелях, герметизации аппаратуры, работающей в среде воздуха и в условиях вибрации, и для защиты её от влаги, в качестве жидкой прокладки в соединениях. Применяется для отвода тепла в местах электрических схем с повышенным тепловыделением.
Свойства герметика:
- отверждается влагой воздуха;
- допускается использование в слое заливки толщиной не более 5 мм;
- сохраняет эксплуатационные свойства при 100 % влажности и температуре от −60 °С до +250 °С;
- обладает высокой текучестью — способен глубоко проникать в стыки и зазоры конструкций;
- безусадочный, не содержит растворителя, термостойкий — не уменьшается в объёме после вулканизации;
- устойчив к атмосферным воздействиям и УФ-излучению;
- наносится при температуре от +10 °С до +40 °С;
- не поддерживает горение;
- обладает повышенной теплопроводностью;
- обладает высокой адгезией к металлам, резине, керамике, керамической плитке и т. д.;
- является нейтральным, не вызывает коррозии алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий при температурах прогрева до 200 °С, оловянных покрытий — до 150 °С;
- отверждается до состояния эластичной резины в течение 24 часов (время отверждения зависит от толщины слоя заливки). При рабочей температуре ниже 20 °С время отверждения увеличивается, при температуре выше 25 °С и повышенной влажности воздуха время жизни компаунда сокращается. Полная полимеризация заканчивается через 72 часа после нанесения.
Перед началом применения компаунда рекомендуется провести тест совместимости, чтобы убедиться в пригодности его применения для материала подложки. Присутствие жидкости или неотверждённого материала указывает на несовместимость и подавление отверждения.
Силагерм 1111 является промышленным продуктом и не может быть использован в пищевой отрасли и зубоврачебной практике.
Фасовка: 1 кг.
1. Подготовка поверхности
Поверхность, на которую наносят герметик, должна быть чистой и свободной от загрязнений. Поверхность изделий, подлежащих герметизации, обрабатывают одним из указанных способов:
- в случае незащищённого металла поверхность обрабатывают любым механическим способом до металлического блеска;
- неметаллические поверхности зашкуривают до удаления глянца;
- металлические поверхности с антикоррозионными защитными гальваническими покрытиями (анодированные, хромированные и др.) очищают от стружки и пыли волосяными щётками и пылесосом.
Подготовленные поверхности обезжиривают: протирают чистыми салфетками, смоченными бензином, сушат на воздухе 10–15 мин., затем протирают салфетками, смоченными ацетоном, и вновь сушат на воздухе 10–15 мин. Ширина обезжириваемой поверхности должна на 30–40 мм превышать ширину герметизируемой поверхности.
Если получаемой адгезии герметика к поверхности недостаточно, рекомендуем использовать Подслой П-11. Наносят его после обезжиривания ацетоном и сушки на воздухе 10–15 минут. Ширина поверхности, покрываемой подслоем, должна быть на 15–20 мм больше ширины герметизируемой поверхности. Во избежание загрязнения герметизируемой поверхности детали следует обезжиривать непосредственно перед нанесением подслоя. Интервал времени между обезжириванием и нанесением подслоя не должен превышать 3–4 часов; при превышении этого срока следует провести повторное обезжиривание.
На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным слоем подслой П-11. Сушат на воздухе при температуре 15–30 °С 40–60 минут. Герметик должен быть нанесён на поверхность изделия не позднее чем через сутки после нанесения подслоя. При загрязнении или выдержке поверхности с нанесённым подслоем более одних суток ранее нанесённый подслой тщательно смывают бензином и вновь обрабатывают подслоем.
2. Нанесение герметика и вулканизация
Нанесите герметик на подготовленную поверхность любым удобным способом. Рекомендуемая толщина заливки — не более 5 мм. При увеличении толщины заливки (но не более 1 см) время полного отверждения герметика увеличивается. Время образования поверхностной плёнки соответствует жизнеспособности, указанной в таблице или в паспорте качества на каждую партию. Материал будет вулканизован до состояния эластичной резины в течение 24 часов. Если рабочая температура значительно ниже 23 °С, то время жизнеспособности и вулканизации увеличивается. Конечные механические свойства будут достигнуты через 72 часа.
| ХАРАКТЕРИСТИКА | Ед. изм. | Марка А | Марка Б |
| Жизнеспособность при 20 °С и относительной влажности воздуха 60 % | час, не менее | 0,25 | 0,25 |
| Условная вязкость на вискозиметре ВЗ-1, сопло 5,4 мм | мин / Брукфильд, тыс. сПз | 1,5–4,0 | 4,1–10,0 |
| Условная прочность при разрыве | МПа, не менее | 1,1 | 1,0 |
| Относительное удлинение при разрыве | %, не менее | 100 | 80 |
| Прочность связи герметика при отслаивании от алюминиевого сплава Д16 с наполнением анодной плёнки хромпиком при применении адгезионного состава (подслоя) | кН/м, не менее | 0,7 | 0,7 |
| Плотность | г/см3 | 1,1–1,2 | 1,1–1,3 |
| Твёрдость по Шору по шкале А | не менее | 35 | 45 |
| Удельное объёмное электрическое сопротивление при температуре (20±5) °С и относительной влажности (65±6) % | Ом·см, не менее | 1,0·1014 | 1,0·1014 |
| Удельное поверхностное электрическое сопротивление при температуре (20±5) °С и относительной влажности воздуха (65±6) % | Ом, не менее | 1,0·1014 | 1,0·1014 |
| Тангенс угла диэлектрических потерь при частоте 106 Гц | не более | 4,9·10−3 | 4,9·10−3 |
| Диэлектрическая проницаемость при частоте 106 Гц | не более | 3,2 | 3,2 |
| Электрическая прочность при температуре (20±5) °С и относительной влажности воздуха (65±6) % | кВ/мм, не менее | 29,5 | 29,5 |
Внимание!
Действительный цвет, текстура и характеристики товаров могут незначительно отличаться от их изображений и описаний, представленных на сайте. Вся информация о товарах на сайте oma-polymer.com носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Отзывы
Отзывов пока нет.
