1. Подготовка поверхности
Поверхность образца должна быть чистой и свободной от загрязнений. Поверхность изделий, подлежащих герметизации, обрабатывают одним из указанных способов:
А) в случае незащищенного металла поверхность обрабатывают любым механическим способом до металлического блеска;
Б) неметаллические поверхности зашкуривают до удаления глянца;
В) металлические поверхности с антикоррозионным защитными гальваническими покрытиями (анодированные, хромированные и др.) очищают от стружки и пыли волосяными щетками и пылесосом.
Подготовленные поверхности обезжиривают. При обезжиривании поверхность протирают чистыми салфетками, смоченными бензином, сушат на воздухе 10-15мин., затем протирают салфетками, смоченными ацетоном, и вновь сушат на воздухе 10-15мин.
Ширина обезжириваемой поверхности должна на 30-40мм превышать ширину поверхности, покрываемой подслоем.
Ширина поверхности, покрываемой подслоем должна быть на 15-20мм больше ширины герметизируемой поверхности.
В избежание загрязнения герметизируемой поверхности деталей следует обезжиривать непосредственно перед нанесением подслоя.
Интервал времени между обезжириванием и нанесением подслоя не должен превышать 3-4 часов. При превышении этого срока следует провести повторное обезжиривание.
На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным слоем подслой П-11 или П12Э. Сушат на воздухе при температуре 15-30оС 40 - 60 минут. Герметик должен быть нанесён на поверхность изделия не позднее, чем через сутки после нанесения подслоя. При загрязнении или выдержке поверхности с нанесённым подслоем более одних суток ранее нанесённый подслой тщательно смывают бензином и вновь обрабатывают подслоем.
2. Смешение
Тщательно перемешайте основу перед употреблением,
из-за возможного разделения с наполнителем при длительном хранении.
Взвесить 100 частей основы и 2-3 части отвердителя (смотреть паспорт на данную партию) в чистой емкости.
Cмешать до полного распределения отвердителя в основе. Смешивайте достаточно малые количества чтобы добиться тщательного перемешивания основы и отвердителя. Плохо промешанная масса вулканизуется не полностью. Смешение можно производить в ручную или механически, но не перемешивайте слишком долго, т. к. при долгом перемешивании образуется много пузырьков воздуха. И не рекомендуется повышать температуру выше 25°С, т. к. при повышенной температуре и влажности воздуха время жизни компаунда сокращается.
Для удаления воздушных пузырей рекомендуется использовать вакуумную камеру, при этом смесь будет увеличиваться в объеме в 2-3 раза, а затем оседать. Поэтому необходимо использовать достаточно большую емкость.
После 1-2 минутного вакуумирования смесь должна быть проверена и, при отсутствии воздушных пузырей, может использоваться далее.
Осторожно: продолжительное вакуумирование приведет к удалению летучих компонентов из смеси и может вызвать плохое отверждение утолщенных частей и появление нехарактерных свойств.
Примечание: Если нет подходящего оборудования для вакуумирования, то воздушные включения могут быть минимизированы если смешать небольшие количества основы и отвердителя, а затем, используя кисть, нанести на образец тонкий слой. Oставить при комнатной температуре до тех пор, пока поверхность не очистится от пузырьков и не начнет затвердевать. После этого смешать следующие порции основы и отвердителя, и все повторить до полной заливки.
3. Заливка смеси и вулканизация.

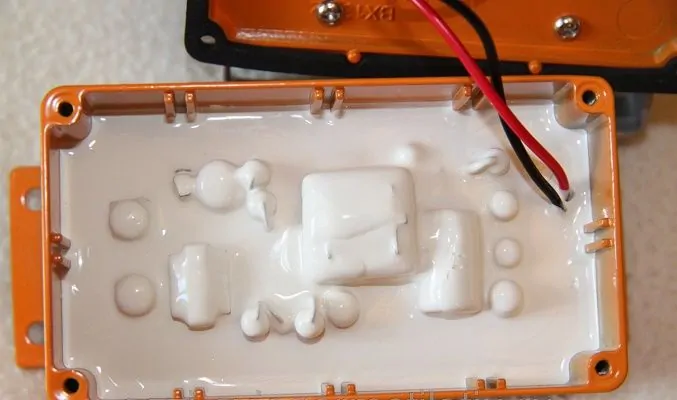

Как можно быстрее вылейте смесь основы с катализатором на исходный образец, который был обработан согласно п.3.1., стараясь избежать попадания воздушных пузырьков. Материал будет вулканизироваться до состояния эластичной резины в течении 24 часов. Если рабочая температура значительно ниже чем 23°С, то время вулканизации увеличивается. Конечные механические свойства будут достигнуты через 72 часа.
Силагерм 2108 является промышленным продуктом и не может быть использован в пищевой отрасли и зубоврачебной практике.
